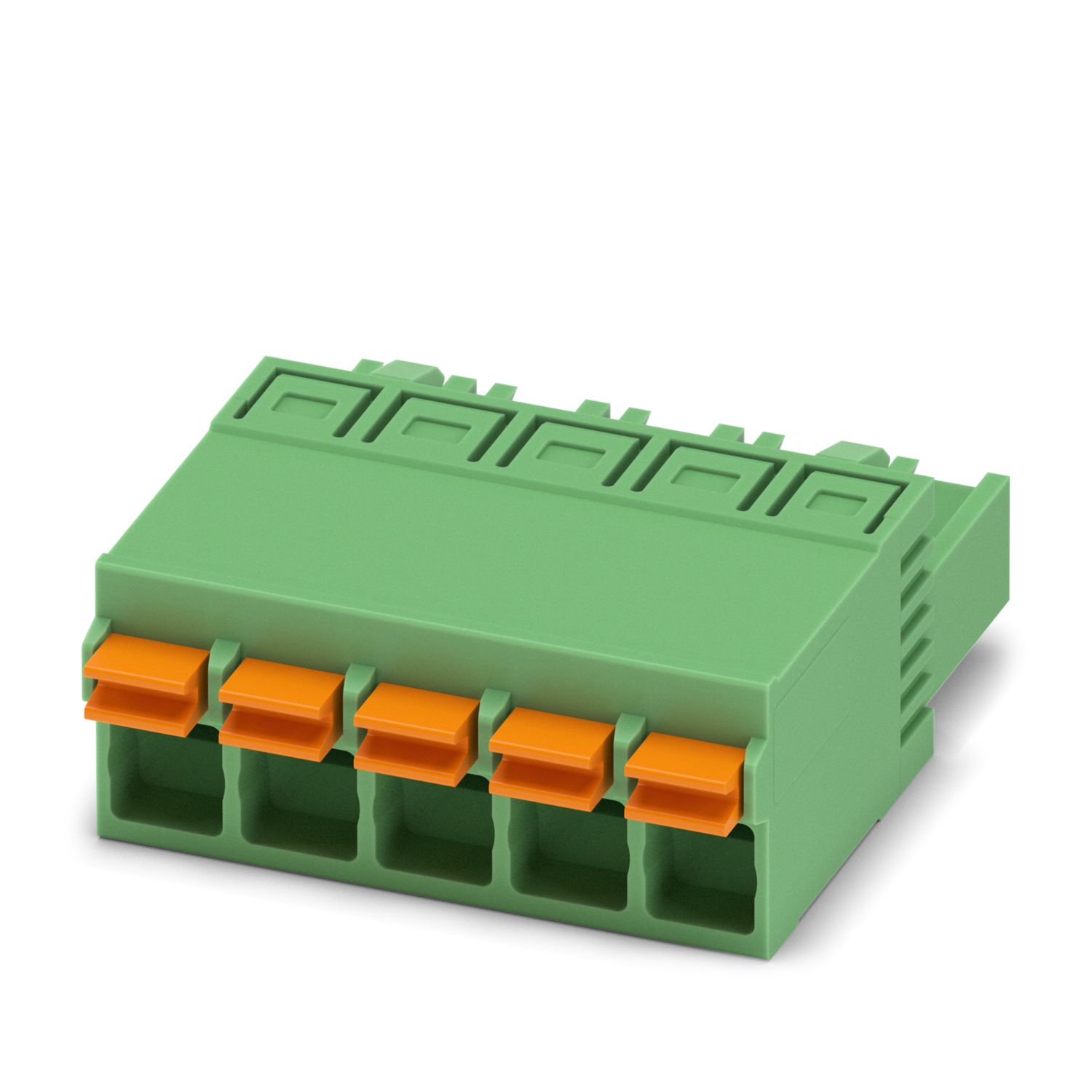

FKCN 2,5/ 5-ST

Приказ No: 1732771

Разъём печатной платы, номинальное сечение: 2,5 мм², цвет: зелёный, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, контактная поверхность: Sn, тип контактного соединения: гнездо, количество потенциалов: 5, количество строк: 1, количество позиций: 5, количество соединений: 5, диапазон продукции: FKCN 2,5/.. -ST, шаг: 5 мм, способ подключения: пружинное соединение, направление соединения проводника/печатной платы: 0°, фиксирующий клип: - Фиксирующий клипс, система включения: COMBICON MSTB 2,5, фиксация: без, способ крепления: без, тип упаковки: упаковка в картон

Тип продукта Разъём платы

Позиции / каналы 5

Метод соединения Головка

Номинальное напряжение 320 В

Номинальный ток 12 А

Крепление / Размеры 5 мм

Отдел продаж электронной почты

Инженерная ценность

Ваши преимущества с Phoenix Свяжитесь с FKCN 2,5/5-ST

Стандартная промышленная 19-дюймовая архитектура

✓

Экономия времени для подключения push-in, инструменты не требуются

✓

Интуитивно понятная работа благодаря цветовой кодировке кнопки

✓

Крайне маленькая конструкция для соответствующего сечения проводника

✓

Определённая сила контакта обеспечивает стабильность контакта в долгосрочной перспективе

✓

Можно комбинировать с диапазоном MSTB 2,5

Технические информационные листы

Комплексные технические характеристики

Создано из официального онлайн-каталога контактного номера заказа Финикса1732771.

Технические данные

10 параметров

Тип продукта	Разъём платы
Семейство продуктов	FKCN 2,5/.. -ST
Линейка продукции	Соединители COMBICON M
Тип	Стандарт
Количество должностей	5
Высота	5 мм
Количество соединений	5
Количество строк	1
Количество потенциалов	5
Тип крепления	без

Свойства

9 параметров

Номинальный ток I N	12 А
Номинальное напряжение U N	320 В
Сопротивление контакту	1,1 мОм
Номинальное напряжение (III/3)	320 В
Номинальное напряжение перенапряжения (III/3)	4 кВ
Номинальное напряжение (III/2)	320 В
Номинальное напряжение перенапряжения (III/2)	4 кВ
Номинальное напряжение (II/2)	630 В
Номинальное напряжение перенапряжения (II/2)	4 кВ

Технология соединения

Технология соединения и данные проводников

4 параметра

Тип	Стандарт
Система разъёмов	COMBICON MSTB 2,5 COMBICON MSTB 2,5
Номинальное сечение	2,5 мм²
Тип контактного соединения	Головка

Блокировка

2 параметра

Тип замка	без
Тип крепления	без

Соединение проводника

9 параметров

Метод соединения	Пружинное соединение с вдавливаемой пружиной
Направление соединения проводника/платы	0 °
Жёсткое сечение проводника	0,2 мм² ... 1,5 мм²
Гибкое сечение проводника	0,2 мм² ... 2,5 мм²
Поперечное сечение проводника AWG	24 ... 16
Поперечное сечение проводника, гибкое, с феррулом, без пластиковой втулки	0,25 мм² ... 1,5 мм²
Поперечное сечение проводника, гибкое, с феррулом, с пластиковой втулкой	0,25 мм² ... 1,5 мм²
Цилиндрический калибр a x b / диаметр	2,4 мм x 1,5 мм / 1,6 мм
Длина стриппинга	10 мм

Технические характеристики феррулов без изолирующего воротника

1 Параметры

Рекомендуемый инструмент для обжимки

1212034 CRIMPFOX 6

Технические характеристики феррул с утеплительным воротником

1 Параметры

Рекомендуемый инструмент для обжимки

1212034 CRIMPFOX 6

Материальные данные — контакт

Технические характеристики материалов и данные по противопожарной защите

5 параметров

Примечание	Соответствует требованиям WEEE/RoHS, без усов согласно IEC 60068-2-82/JEDEC JESD 201
Контактный материал	Кубический сплав
Характеристики поверхности	Горячая жестяная пластина
Терминальная точка металлической поверхности (верхний слой)	Олово (4 мкм - 8 мкм Sn)
Площадь контакта металлической поверхности (верхний слой)	Олово (4 мкм - 8 мкм Sn)

Материальные данные — корпус

Технические характеристики материалов и данные по противопожарной защите

5 параметров

Цвет (корпус)	зелёный (6021)
Изоляционный материал	PBT
Группа изолирующих материалов	I
CTI согласно IEC 60112	600
Рейтинг воспламеняемости согласно UL 94	V0

Материальные данные — приводящий элемент

Технические характеристики материалов и данные по противопожарной защите

5 параметров

Цвет (активирующий элемент)	Оранжевый (2003)
Изоляционный материал	PA
Группа изолирующих материалов	I
CTI согласно IEC 60112	600
Рейтинг воспламеняемости согласно UL 94	V0

Размерное рисование

5 параметров

Высота	5 мм
Ширина [w]	25 мм
Рост [h]	10,9 мм
Длина [l]	27,1 мм
Примечания по эксплуатации	В соответствии с IEC 61984, разъёмы COMBICON не имеют переключающего питания (COC). Во время назначенного использования их нельзя подключать или отключать при напряжении или под нагрузкой.

Соединение проводника

2 параметра

Технические характеристики	IEC 60999-1:1999-11
Результат	Тест прошёл

Проверка на повреждение проводника и ослабление проводника

Условия и результаты испытаний

2 параметра

Технические характеристики	IEC 60999-1:1999-11
Результат	Тест прошёл

Повторяющиеся соединения и отключения

2 параметра

Технические характеристики	IEC 60999-1:1999-11
Результат	Тест прошёл

Тест с вытягиванием

2 параметра

Технические характеристики	IEC 60999-1:1999-11
Сечение проводника/тип проводника/заданная тяговая сила/фактическое значение	0,2 мм² / твёрдое / > 10 N 0,2 мм² / гибкий / > 10 N 1,5 мм² / твёрдое / > 40 N 2,5 мм² / гибкий / > 50 N

Высадка и вывод войск

5 параметров

Технические характеристики	IEC 60512-13-2:2006-02
Результат	Тест прошёл
Нет. циклов	25
Мощность вставки на позицию примерно	8 N
Силу вывода примерно на позицию.	6 N

Сопротивление надписям

2 параметра

Технические характеристики	IEC 60068-2-70:1995-12
Результат	Тест прошёл

Поляризация и кодирование

2 параметра

Технические характеристики	IEC 60512-13-5:2006-02
Результат	Тест прошёл

Визуальный осмотр

2 параметра

Технические характеристики	IEC 60512-1-1:2002-02
Результат	Тест прошёл

Проверка размерности

2 параметра

Технические характеристики	IEC 60512-1-2:2002-02
Результат	Тест прошёл

Тест на долговечность

6 Параметры

Технические характеристики	IEC 60512-9-1:2010-03
Напряжение, устойчивое к импульсам на уровне моря	4,8 кВ
Сопротивление контакта R 1	1,1 мОм
Контактное сопротивление R 2	1,1 мОм
Циклы вставки/отмены	25
Устойчивость к изоляции, соседние позиции	> 5 MΩ

Климатическое испытание

4 параметра

Технические характеристики	ISO 6988:1985-02
Коррозионное напряжение	0,2 dm3 SO на 300 dm3/40 °C/1 цикл 2
Тепловое напряжение	100 °C/168 ч
Напряжение, устойчивое к мощности и частоте	2,21 кВ

Тест на вибрацию

7 параметров

Технические характеристики	IEC 60068-2-6:2007-12
Частота	10 - 150 - 10 Гц
Скорость стрелки	1 октава/мин
Амплитуда	0,35 мм (10 Гц ... 60,1 Гц)
Ускорение	5g (60,1 Гц ... 150 Гц)
Длительность тестирования по осям	2,5 часа
Инструкции по тестированию	Оси X-, Y и Z

Окружающие условия

Ограничения операционной среды и хранения

4 параметра

Температура окружающей среды (хранение/транспортировка)	-40 °C ... 70 °C
Относительная влажность (хранение/транспортировка)	30 % ... 70 %
Температура окружающей среды (сборка)	-5 °C ... 100 °C
Температура окружающей среды (работа)	-40 °C ... 100 °C (в зависимости от кривой ослабления)

Термический тест | Тестовая группа C

2 параметра

Технические характеристики	IEC 60512-5-1:2002-02
Протестированное количество должностей	18

Устойчивость к изоляции

Оценки координации изоляции

2 параметра

Технические характеристики	IEC 60512-3-1:2002-02
Устойчивость к изоляции, соседние позиции	> 5 MΩ

Воздушные просветы и расстояния прохождения |

17 Параметров

Технические характеристики	IEC 60664-1:2007-04
Группа изолирующих материалов	I
Сравнительный индекс отслеживания (IEC 60112)	CTI 600
Номинальное напряжение изоляции (III/3)	320 В
Номинальное напряжение перенапряжения (III/3)	4 кВ
Минимальное значение зазора — неоднородное поле (III/3)	3 мм
минимальное расстояние крипинга (III/3)	4 мм
Номинальное напряжение изоляции (III/2)	320 В
Номинальное напряжение перенапряжения (III/2)	4 кВ
минимальное значение зазора — неоднородное поле (III/2)	3 мм
минимальное расстояние крипинга (III/2)	3 мм
Номинальное напряжение изоляции (II/2)	630 В
Номинальное напряжение перенапряжения (II/2)	4 кВ
Минимальное значение зазора — неоднородное поле (II/2)	3 мм
минимальная дальность ползения (II/2)	3,2 мм
Тип упаковки	упакованная в картон
Внешний тип упаковки	Картон
