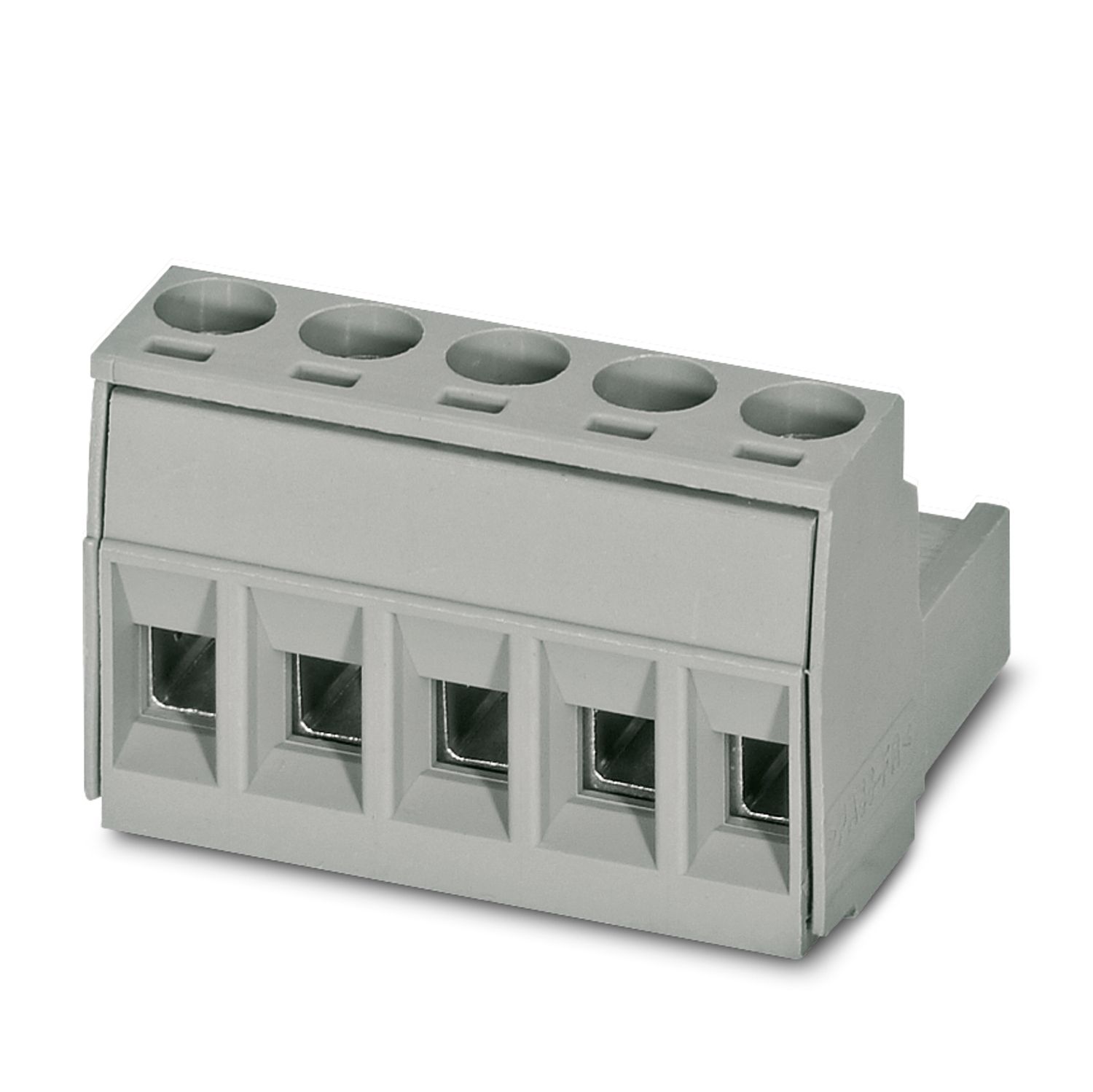

Эконом-серия — Фитинг

Разъём печатной платы, номинальное сечение: 2,5 мм2, цвет: сигнал серый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, контактная поверхность: Sn, тип контактного соединения: гнездо, количество потенциалов: 5, количество рядов: 1, количество положений: 5, количество соединений: 5, диапазон продукта: BCP, шаг: 5,08 мм, способ соединения: винтовое соединение с натяжной втулкой, форма головки винта: H1L. Прорезная углубление креста, направление соединения проводника/печатной платы: 0°, фиксирующий клип: - Фиксирующий клипс, система плагинов: BASICLINE 2,5, фиксация: без, способ монтажа: без, тип упаковки: упаковка в картон. На рисунке показана версия продукта с 5 позиций.

Эконом-серия — Фитинг

Разъёмы печатных плат, номинальное сечение: 2,5 мм², цвет: сигнал серый, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, контактная поверхность: Sn, тип контактного соединения: контакт: пин, количество потенциалов: 6, количество рядов: 1, количество позиций: 6, количество соединений: 6, диапазон продукции: BCH-HF, шаг: 5,08 мм, крепление: волновая пайка, расположение контактов: линейное штифтирование, паяльный контакт [P]: 3,23 мм, количество припойных контактов на потенциал: 1, система включения: BASICLINE 2,5, выравнивание схемы контактного разъёма: стандартный, фиксация: механизм фиксации винтов, способ крепления: резьбовая фланца, тип упаковки: упаковка в картон. На рисунке показана версия продукта с 5 позиций.

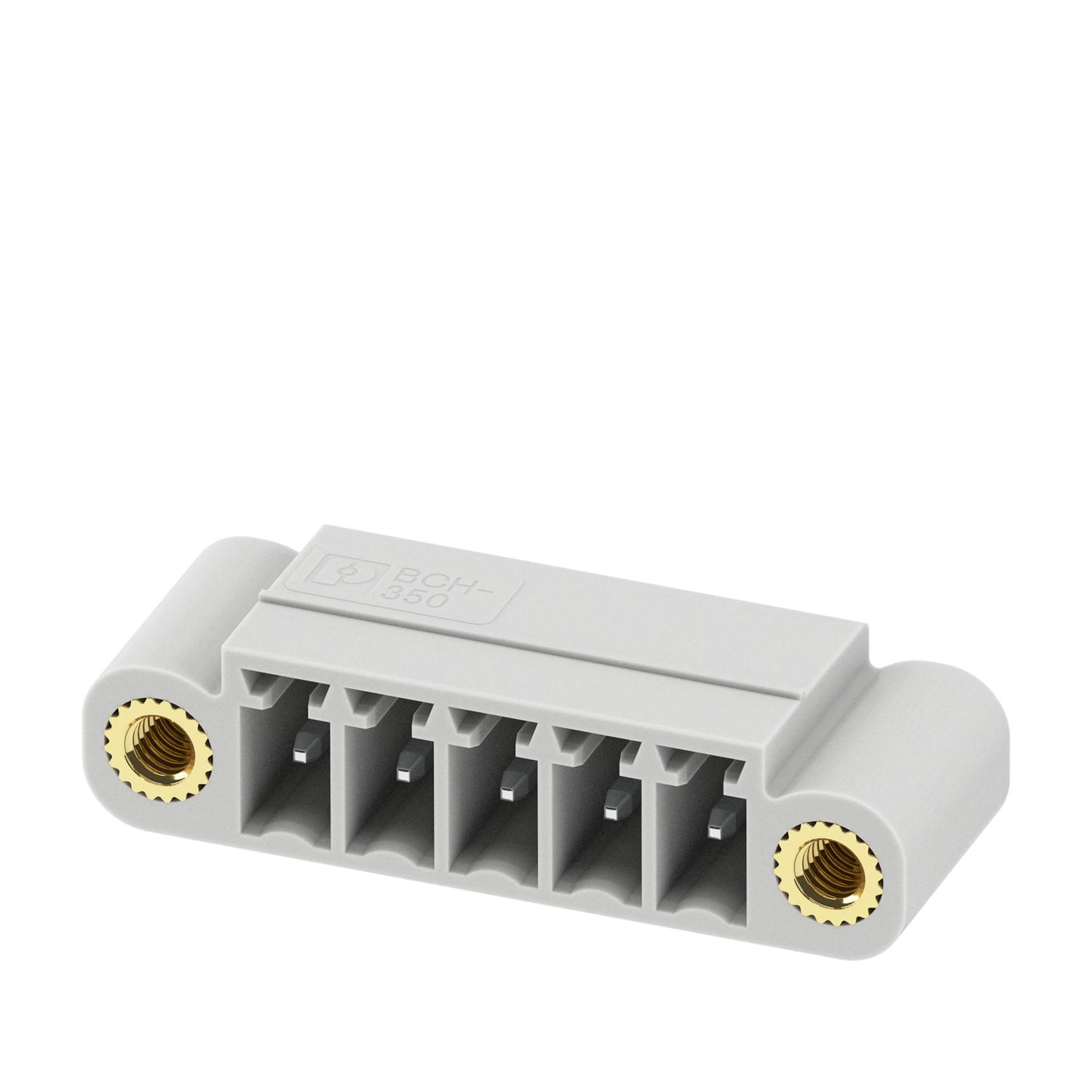

Эконом-серия — Фитинг

Разъёмы печатных плат, номинальное сечение: 1,5 мм², цвет: сигнал серый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, контактная поверхность: Sn, тип контактного соединения: контакт, количество потенциалов: 5, количество рядов: 1, количество позиций: 5, количество соединений: 5, диапазон продукции: BCH-HF, шаг: 3,5 мм, крепление: волновая пайка, расположение контактов: линейное закрепление, паяльный контакт [P]: 3,4 мм, количество припойных контактов на потенциал: 1, система подключения: BASICLINE 1,5, выравнивание схемы контактного разъёма: стандартный, фиксация: механизм фиксации винтов, способ крепления: резьбовый фланец, тип упаковки: упаковка в картон

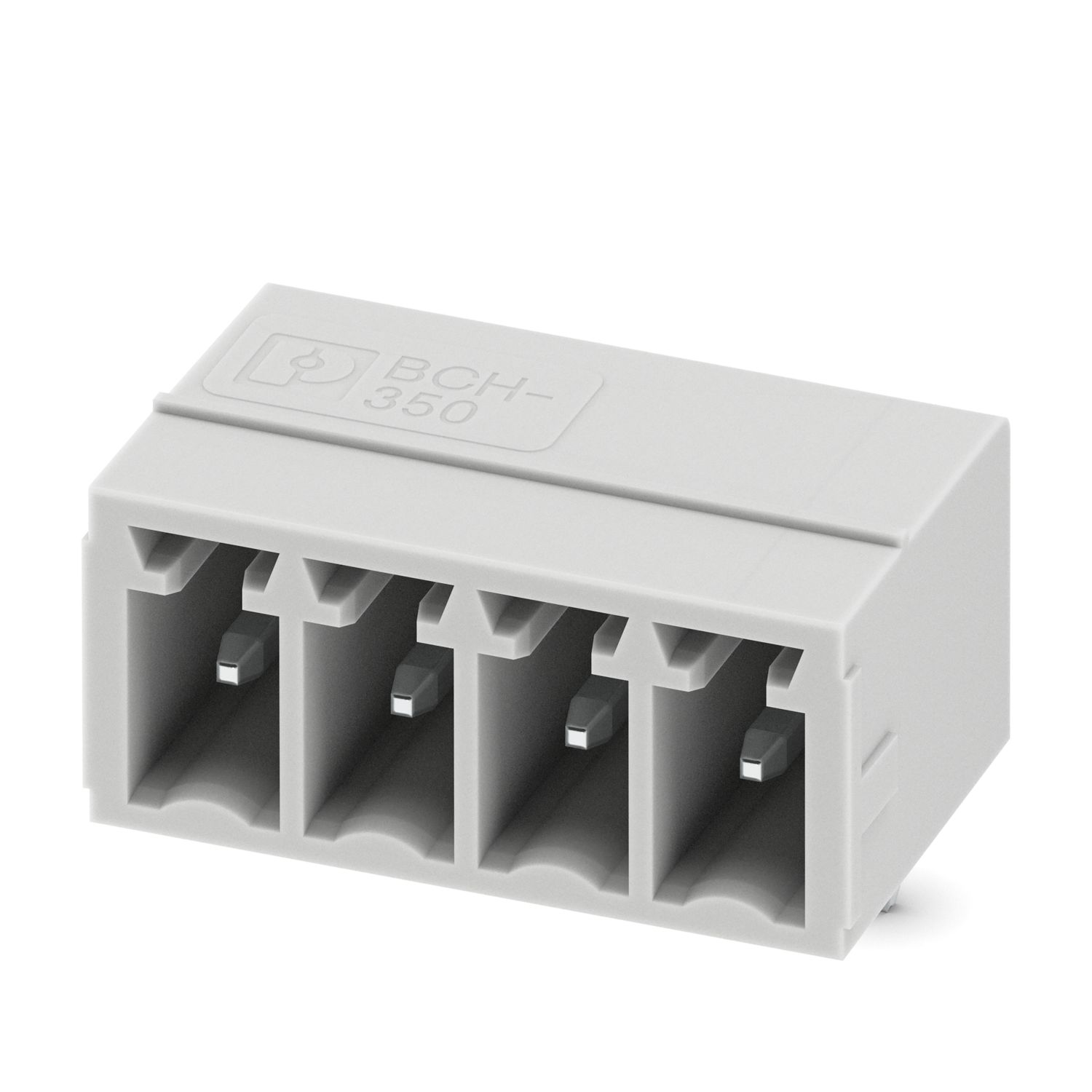

Эконом-серия — Фитинг

Разъёмы печатных плат, номинальное сечение: 1,5 мм², цвет: сигнал серый, номинальный ток: 8 А, номинальное напряжение (III/2): 160 В, контактная поверхность: Sn, тип контактного соединения: вывод, количество потенциалов: 4, количество строк: 1, количество позиций: 4, количество соединений: 4, диапазон продукта: BCH-H, шаг: 3,5 мм, крепление: волновая пайка, расположение контактов: линейное закрепление, паяльный контакт [P]: 3,4 мм, количество припойных контактов на потенциал: 1, система подключения: BASICLINE 1,5, выравнивание схемы контактного разъёма: стандартное, фиксация: без, способ крепления: без, тип упаковки: упаковка в картон

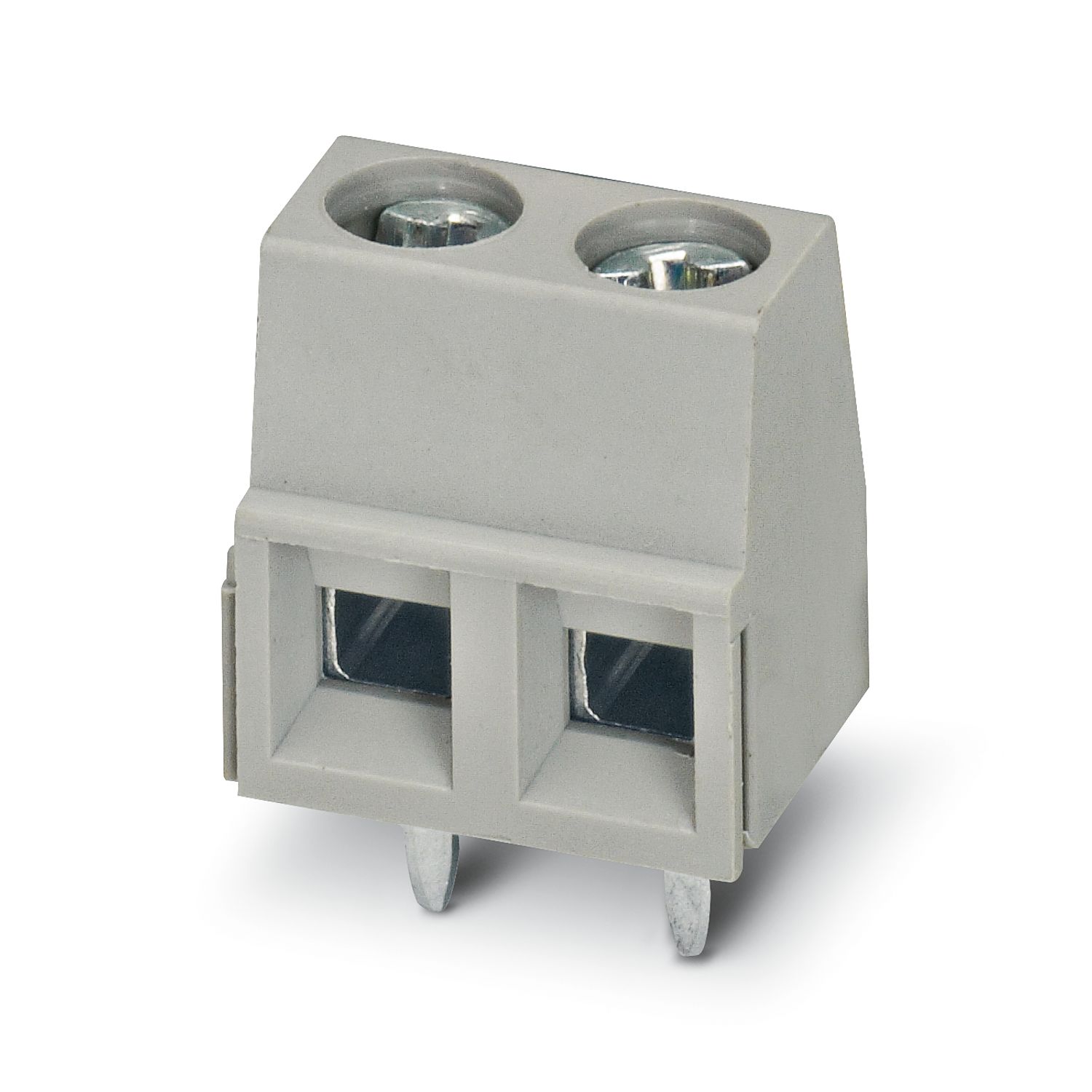

Эконом-серия — Фитинг

Клемный блок печатной платы, номинальный ток: 13,5 А, номинальное напряжение (III/2): 400 В, номинальное сечение: 1,5 мм², количество потенциалов: 2, количество рядов: 1, количество позиций в ряду: 2, диапазон продукта: BC-X10, шаг: 5,08 мм, способ соединения: Винтовое соединение с натяжной втулкой, форма головки винта: L-прорезная, крепление: Волновая пайка, направление соединения проводника/печатной платы: 0°, цвет: сигнальный серый, расположение контактов: линейное закрепление, пайка [P]: 3,5 мм, количество припойных контактов на потенциал: 1, тип упаковки: упаковка в картон

Эконом-серия — Фитинг

Клеммы печатной платы, номинальный ток: 13,5 А, номинальное напряжение (III/2): 200 В, номинальное сечение: 1,5 мм², количество потенциалов: 5, количество рядов: 1, количество позиций в ряду: 5, диапазон продукта: BC-X9, шаг: 3,5 мм, способ соединения: Винтовое соединение с натяжной втулкой, форма головки винта: L с прорезами, крепление: Волновая пайка, направление соединения проводника/печатной платы: 0°, цвет: сигнальный серый, расположение контактов: линейное закрепление, паяльный контакт [P]: 3,5 мм, количество паяльных контактов на потенциал: 1, тип упаковки: упаковка в картон. На рисунке показана версия с 3 позициями.
