Контакт Феникса · Неуправляемые коммутаторы

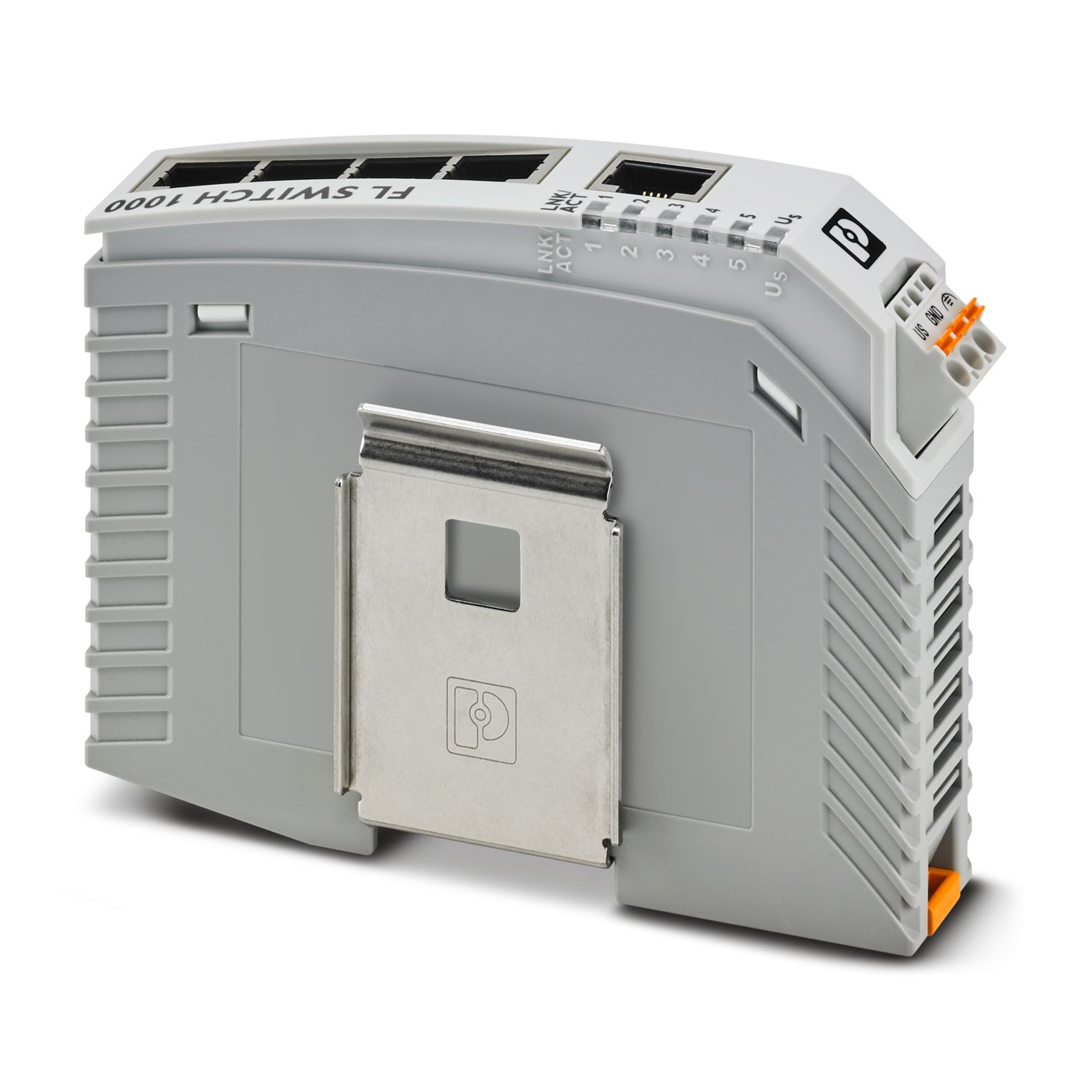

FL SWITCH 1008N
Приказ No:
1085256
Узкий Ethernet-коммутатор, восемь портов RJ45 со скоростью 10/100 Мбит/с на всех портах, автоматическое определение скорости передачи данных, функция автокросса и QoS
Тип продукта Переключатель
Интерфейсы 8
Позиции / каналы 8 (порты RJ45)
Метод соединения RJ45
Номинальное напряжение 24 V
Номинальный ток 173 мА (при напряжении 9 В постоянного тока)
Инженерная ценность
Стандартная промышленная 19-дюймовая архитектура
Ваши преимущества с Phoenix Contact FL SWITCH 1008N
✓
Порты RJ45 поддерживают скорость передачи 10/100 Мбит/с
✓
Сообщения с приоритетом качества обслуживания (QoS)
✓
Локальные диагностические индикаторы с светодиодами
✓
Фильтр PROFINET PTCP для надёжной связи в сетях PROFINET
✓
Расширенное приоритизация трафика для протоколов автоматизации
✓
В соответствии с энергоэффективным Ethernet. с IEEE 802.3az
✓
PROFINET Conformance Class A для обмена данными в реальном времени
✓
Автоматическое согласование и обнаружение автокросса упрощает установку и установку
Технические информационные листы
Комплексные технические характеристики
Создано из официального онлайн-каталога контактного номера заказа Финикса1085256.
01
5 параметровТехнические данные
Ширина | 22,5 мм |
Высота | 140,4 мм |
Глубина | 92,4 мм |
Примечание по применению | Только для промышленного использования |
Примечание по применению | На данный момент мы готовим продукт так, чтобы с 11 декабря 2027 года он соответствовал требованиям Закона ЕС о киберустойчивости (CRA) на основе имеющейся информации о CRA. |
02
5 параметровОграничение использования
Примечание EMC | EMC: продукт класса A, см. заявление производителя в разделе загрузки |
Цвет (корпус) | серый (RAL 7042) |
Цвет (обложка) | светло-серый (RAL 7035) |
Материалы для жилья | Армированное волокном поликарбоната Армированное волокном поликарбоната |
Тип крепления | Крепление рельсов DIN |
03
14 параметровEthernet (RJ45)
Количество интерфейсов | 8 |
Метод соединения | RJ45 |
Примечание по методу соединения | Автопереговоры и автокроссинг |
Скорость передачи | 10/100 Мбит/с |
Физика передачи | Ethernet в скрученной паре RJ45 |
Длина передачи | 100 м (на отрезок) |
Светодиоды сигнала | Приём данных, статус ссылки |
Нет. каналов | 8 (порты RJ45) |
Входный буфер | 768 Кбит |
Выходной буфер | 768 Кбит |
Тип продукта | Переключатель |
Семейство продуктов | Неуправляемый коммутатор 1000 |
MTTF | 133,9 года (стандарт MIL-HDBK-217F, температура 25°C, рабочий цикл 100%) 1254 года (стандарт SN 29500, температура 25°C, рабочий цикл 21%) 1196 лет (стандарт Telcordia, температура 25°C, рабочий цикл 21% (5 дней в неделю, 8 часов в сутки)) |
Особые свойства | Продукт готовится к соблюдению Закона о киберустойчивости (CRA) |
04
5 параметровФункции переключателей
Основные функции | Неуправляемый коммутатор Автопереговоры Режим переключения с сохранением и пересылкой |
Класс соответствия PROFINET | Соответствие класса A |
Таблица MAC-адресов | 2к |
Показатели состояния и диагностики | LED: U, link и активность на порт S |
Дополнительные функции | 100 BASE-TX/100BASE-FX (IEEE 802.3U) Приоритет качества обслуживания (QoS) (IEEE 802.1p) Энергоэффективный Ethernet (IEEE 802.3az) 10Base-T (IEEE 802.3) |
05
3 параметраФункции безопасности
Основные функции | Неуправляемый коммутатор Автопереговоры Режим переключения с сохранением и пересылкой |
Максимальное рассеивание мощности при номинальном состоянии | 1,557 Вт (при 24 В постоянного тока) |
Среда передачи | Медь |
06
7 параметровСнабжение
Требования к питанию и потребление питания
Напряжение питания (DC) | 24 V |
Напряжение питания (AC) | 24 В переменного тока (50/60 Гц) |
Диапазон напряжений питания | 9 В постоянного тока ... 32 В постоянного тока 18 В переменного тока ... 30 В переменного тока (50/60 Гц) |

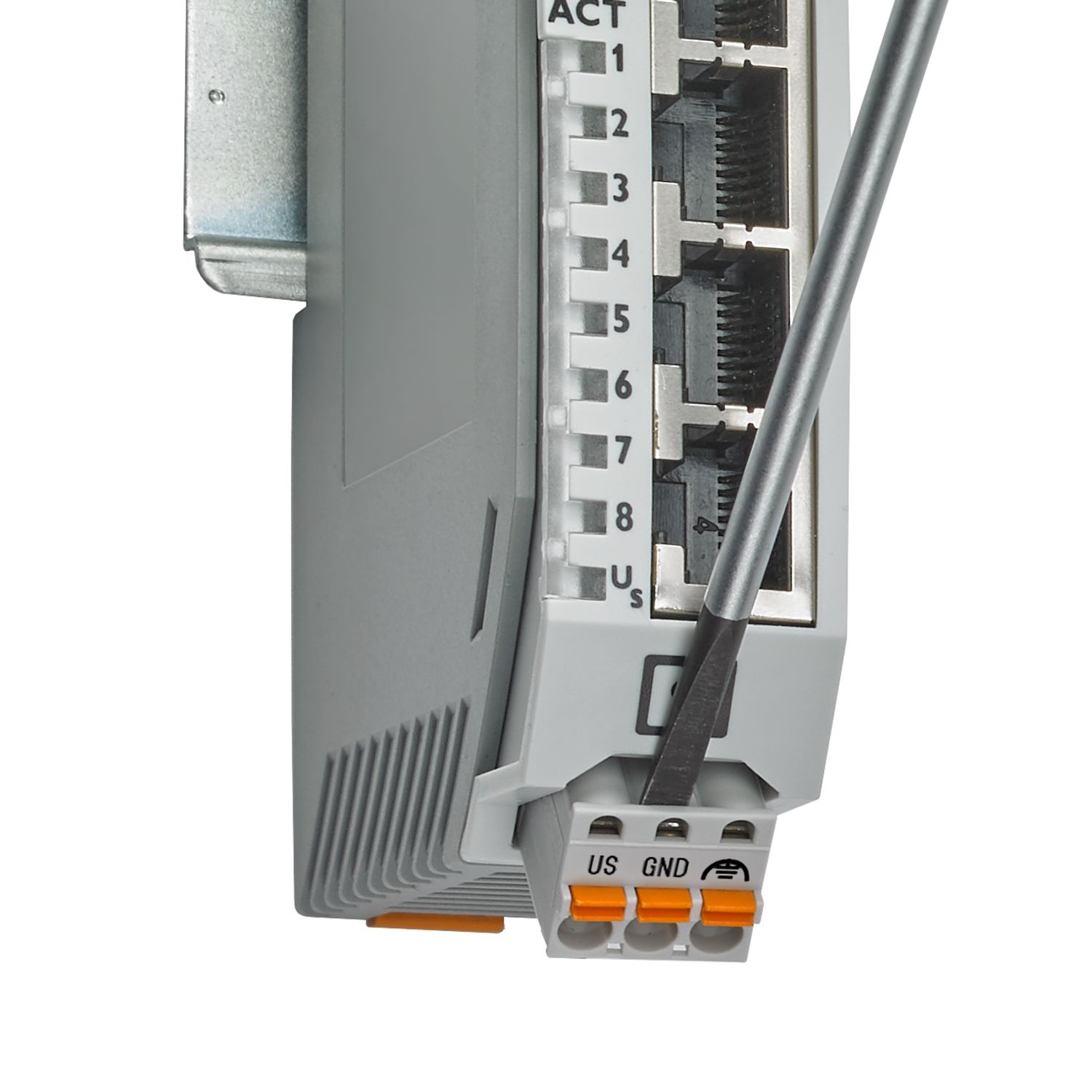

Подключение к питанию | По COMBICON, максимальное сечение проводника 2,5 мм² |
Остаточная рябь | 3,6 В (в пределах допустимого диапазона напряжения) PP |
Максимальное потребление тока | 173 мА (при напряжении 9 В постоянного тока) |
Типичное потребление тока | 28 мА (при 24 В постоянного тока) |
07
9 параметровИсточник питания
Расход энергии и расход энергии
Метод соединения | Пружинное соединение с вдавливаемой пружиной |
Подключаемый | Да |
Сечение проводника, жёсткое | 0,2 мм² ... 2,5 мм² |
Поперечное сечение проводника, гибкое | 0,2 мм² ... 2,5 мм² |
Поперечное сечение проводника AWG | 24 ... 12 |
Поперечное сечение проводника, гибкое, с феррулом, с пластиковой втулкой | 0,25 мм² ... 2,5 мм² |
Поперечное сечение проводника, гибкое, с феррулом, без пластиковой втулки | 0,25 мм² ... 2,5 мм² 0,25 мм² ... 2,5 мм² |
Поперечное сечение проводника, гибкое, с феррулом, с пластиковой втулкой | 0,25 мм² ... 2,5 мм² |
Длина стриппинга | 10 мм |
08
10 параметровОкружающие условия
Ограничения операционной среды и хранения
Степень защиты | IP30 |
Температура окружающей среды (работа) | -10 °C ... 60 °C |
Температура окружающей среды (хранение/транспортировка) | -40 °C ... 85 °C |
Высота | 2000 м (максимум) |
Допустимая влажность (работа) | 5 % ... 95 % (не конденсируется) |
Допустимая влажность (хранение/транспортировка) | 5 % ... 95 % (не конденсируется) |
Шок (операция) | 30 г (EN 60068-2-27) |
Вибрация (работа) | в соответствии с IEC 60068-2-6: 5G, 150 Гц |
Давление воздуха (эксплуатация) | 79 кПа ... 108 кПа до 2000 м над уровнем моря (без снижения номинала) |
Давление воздуха (накопление/транспортировка) | 79 кПа ... 108 кПа до 2000 м над уровнем моря (без снижения номинала) |
09
6 ПараметрыСоответствие/Одобрения
UL, США / Канада | UL 61010-1, UL 61010-2-201 Класс I, дивизия 2, группы A, B, C, D, T4 класс I, зона 2, группа IIC, T4 |
FCC | Раздел 47 Часть 15 Подчасть B: 2018 Класс A |
Сертификат FCC | T190905D11-C |
Электромагнитная совместимость | Соответствие Директиве EMC 2014/30/EU |
Соответствие директивам EMC | EN 61000-6-2 EN 61000-4-2 (ESD) Критерий B EN 61000-6-2 EN 61000-4-3 (электромагнитные поля) Критерий A EN 61000-6-2 EN 61000-4-4 (вспышка EFT) Критерий A EN 61000-6-2 EN 61000-4-5 (всплеск) Критерий B EN 61000-6-2 EN 61000-4-6 (иммунитет к шуму строки) Критерий A EN 61000-6-2 EN 61000-4-8 (электромагнитные поля) Критерий A EN 61000-6-2 EN 55032 Класс A |
Устойчивость к шуму | EN 61000-6-2:2019 |
10
1 ПараметрыШумовое излучение
Стандарты/регламенты | EN_61000-6-4:2019 |
11
2 параметраФункциональность
Функциональные характеристики
Основные функции | Автопереговоры Режим переключения с сохранением и пересылкой |
Отображение статуса | LED: U, link и активность на порт S |
