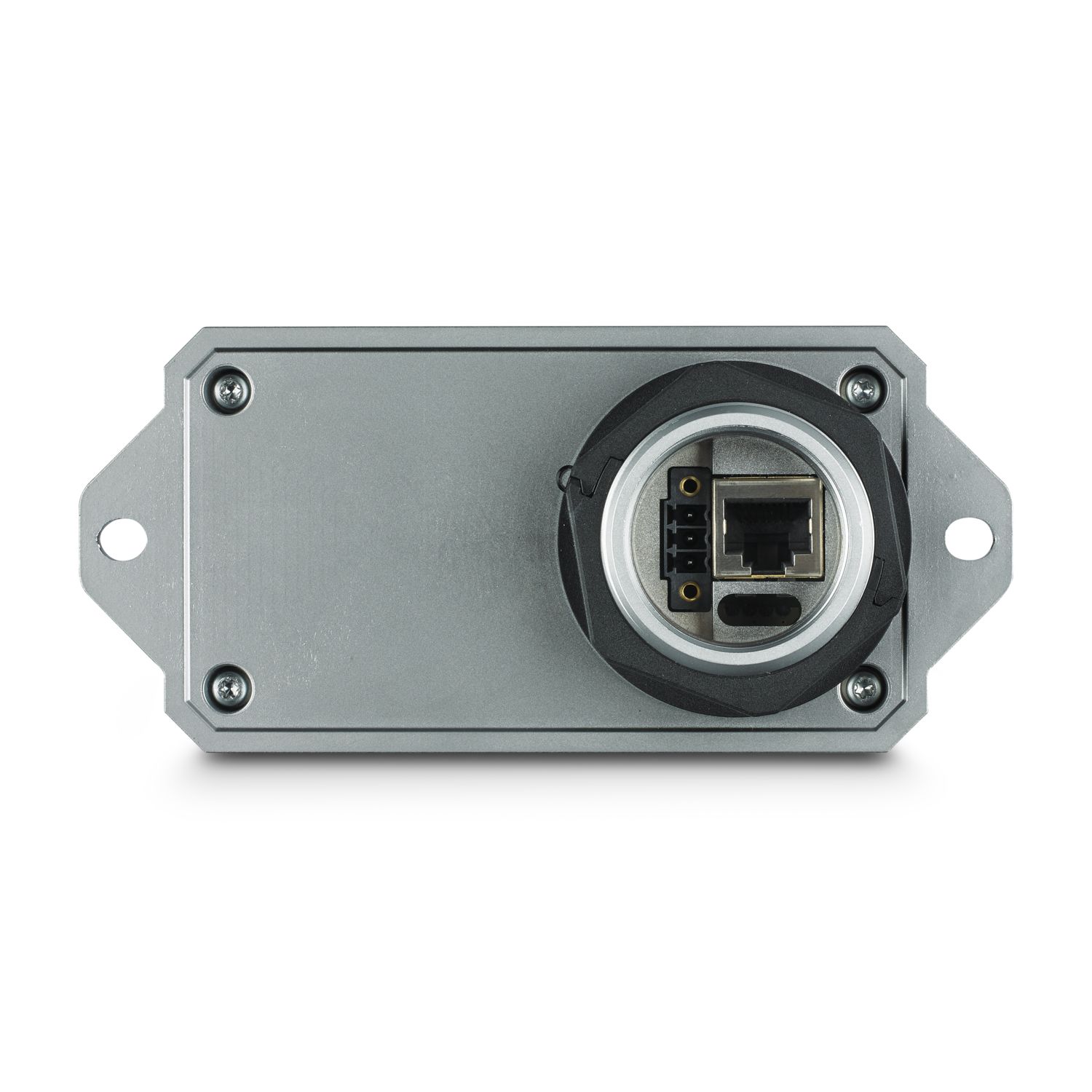

FL WLAN 1120
Приказ No:
1386091
Клиент WLAN, софт-точка доступа, Wi-Fi 6, с внутренними антеннами (MIMO) для одноотверстия установки, IP66/68, -30°C ... +60°C, WLAN 802.11 a, b, g, n, переменный ток, ось, частота: 2.4 ГГц, 5 ГГц, данные подключения: 9 В постоянного тока ... 32 V DC, RJ45: для LAN, http/https, CLI, REST API
Тип продукта Беспроводной модуль
Интерфейсы 1
Позиции / каналы 3
Метод соединения COMBICON
Номинальное напряжение 24 V DC (SELV)
Номинальный ток максимум 620 мА (при Umin/Tmax/максимальной пропускной способности данных)
Инженерная ценность
Стандартная промышленная 19-дюймовая архитектура
Ваши преимущества с Phoenix Свяжитесь с FL WLAN 1120
✓
Wi-Fi 6 (2,4/5 ГГц)
✓
Общая скорость передачи данных до 2400 Мбит/с
✓
Быстрый роуминг в сотовых приложениях
✓
Управляемо через REST API
✓
Максимальная безопасность WPA 2/3
✓
RJ45 с 10/100/1000 Мбит/с
Технические информационные листы
Комплексные технические характеристики
Создано из официального онлайн-каталога контактного номера заказа Финикса1386091.
01
5 параметровТехнические данные
Примечание по применению | Только для промышленного использования |
Примечание по применению | На данный момент мы готовим продукт так, чтобы с 11 декабря 2027 года он соответствовал требованиям Закона ЕС о киберустойчивости (CRA) на основе имеющейся информации о CRA. |
Тип продукта | Беспроводной модуль |
Тип | Самостоятельная версия |
Особые свойства | Продукт готовится к соблюдению Закона о киберустойчивости (CRA) |
02
2 параметраХарактеристики изоляции
Оценки координации изоляции
Класс защиты | III (VDE 0106, IEC 60536) (только для помещений) |
Категория перенапряжения | II (IEC 61010-1) |
03
4 параметраБеспроводная плата
Тип | IEEE 802.11 a/b/g/n/ac/ax 2,4 ГГц, 5 ГГц > 600 Мбит/с |
Примечание к сборке | Постоянное установление |
Максимальное рассеивание мощности при номинальном состоянии | 4.1 W |
Тестовая секция | Питание 24 В / рабочее заземление 500 В постоянного тока 1 мин Ethernet-интерфейс/все остальные потенциалы 2,25 кВ постоянного тока 1 мин |
04
10 параметровПитание: Электроника модулей
Требования к питанию и потребление питания
Технология соединения | COMBICON |
Метод соединения | Пружинное соединение с вдавливаемой пружиной |
Примечание по методу соединения | Рекомендуемое сечение проводника: 0,75 мм² Рекомендуемая озорная линия: длина соединения 10 мм Рекомендуемые плоскогубцы для обжима: трапециевидные или квадратные |
Обозначение | 1966101 FMC 1,5/ 3-STF-3,5 |
Количество должностей | 3 |
Диапазон поперечного сечения AWG | 24 ... 16 |
Напряжение питания | 24 V DC (SELV) |
Диапазон напряжений питания | 9 В постоянного тока ... 32 В ПОСТОЯННОГО ТОКА (PELV/SELV) |
Ток подачи | тип. 170 мА (при Unom/ 20°C/ максимальная пропускная способность данных) |
Потребление тока | максимум 620 мА (при Umin/Tmax/максимальной пропускной способности данных) |
05
6 Параметры1966101 FMC 1,5/ 3-STF-3,5
Метод соединения | Пружинное соединение с вдавливаемой пружиной |
Подключаемый | Да |
Сечение проводника, жёсткое | 0,2 мм² ... 1,5 мм² |
Поперечное сечение проводника, гибкое | 0,2 мм² ... 1,5 мм² |
Поперечное сечение проводника AWG | 24 ... 16 |
Длина стриппинга | 10 мм |
06
4 параметраАнтенна
Число | 2 |
Метод соединения | Установлен на постоянной основе |
Примечание по методу соединения | MIMO |
Усиление | 5 дБи |
07
4 параметраФункции
Функциональные характеристики
Конфигурация | Веб-управление, автоматизированное CLI, REST API |
Качество обслуживания (QoS) | Да |
Лицензии на беспроводную связь | Европа, дополнительные страны в интернет-магазине |
Поддержка стран | Бельгия Болгария Дания Германия Эстония Финляндия Франция Греция Великобритания Ирландия Италия Латвия Лихтенштейн Литва Люксембург Мальта Нидерланды Норвегия Австрия Польша Португалия Румыния Швеция Швейцария Словакия Словения Испания Чешская Республика Венгрия Кипр (представитель) Япония Китай Сингапур Южная Корея |
08
7 параметровEthernet (RJ45)
Количество интерфейсов | 1 |
Метод соединения | RJ45 |
Примечание по методу соединения | Автопереговоры и автокроссинг |
Скорость передачи | 10/100/1000 Мбит/с |
Физика передачи | Медь |
Длина передачи | 100 м (на отрезок) |
Нет. каналов | 1 (порты RJ45) |
09
7 параметровБеспроводная связь
Обозначение | Беспроводная локальная сеть |
Метод подключения антенны | (Внутренний) |
Частотный диапазон | 2,4 ГГц 5 ГГц |
Стандарт беспроводной связи | WLAN IEEE 802.11 a b g n AC AX Wi-Fi 6 |
Мощность передачи | максимум 20 дБм (с двумя антеннами) |
Количество беспроводных интерфейсов | 1 IEEE 802.11 a/b/g/n/ac/ax |
Беспроводные модули, которые можно подключить | 20 (10 на виртуальный интерфейс в режиме AP) |
10
7 параметровРазмерное рисование
Ширина | 62,8 мм |
Высота | 36,5 мм |
Глубина | 113,2 мм |
Примечание о размерах | Внешние измерения |
Цвет (корпус) | чёрный (RAL 9005) |
Материальная основная пластина | Литый цинк, никелированный |
Материалы для жилья | PC |
11
8 параметровОкружающие условия
Ограничения операционной среды и хранения
Температура окружающей среды (работа) | -30 °C ... 60 °C |
Степень защиты | IP65 IP66 IP67 IP68 |
Примечание | Степень защиты при установке |
Давление воздуха (эксплуатация) | 800 гПа ... 1080 гПа (до 2000 м над уровнем моря) |
Давление воздуха (накопление/транспортировка) | 660 гПа ... 1080 гПа (до 3500 м над уровнем моря) |
Температура окружающей среды (хранение/транспортировка) | -40 °C ... 85 °C |
Допустимая влажность (работа) | 5 % ... 95 % (не конденсируется) |
Допустимая влажность (хранение/транспортировка) | 5 % ... 95 % (не конденсируется) |
12
4 параметраМеханические испытания
Механические испытания данных и прочности
Амортизатор в соответствии с EN 60068-2-27/IEC 60068-2-27 | 30g, 11 мс полусинусоидальный импульс |
Устойчивость к вибрации в соответствии с EN 60068-2-6/IEC 60068-2-6 | 5g, 10 ... 150 Гц |
Непрерывный ударный удар в соответствии с EN 60068-2-27/IEC 60068-2-27 | 10 г, 16 мс, 6000 амортизаторов |
Широкополосный шум в соответствии с EN 60068-2-64 | Категория 1, класс A |
13
1 ПараметрыЭлектростатический разряд
Стандарты/регламенты | EN 61000-4-2 |
14
3 параметраЭлектростатический разряд
Контактный разряд | ± 6 кВ |
Выброс в воздух | ± 8 кВ |
Косвенный разряд | ± 6 кВ |
15
1 ПараметрыЭлектромагнитное HF-поле
ЭМС и данные об иммунитете
Стандарты/регламенты | EN 61000-4-3 |
16
4 параметраЭлектромагнитное HF-поле
ЭМС и данные об иммунитете
Диапазон частот | 80 МГц ... 1000 МГц |
Прочность тестового поля | 10 В/м |
Диапазон частот | 1000 МГц ... 6000 МГц |
Прочность тестового поля | 3 В/м |
17
1 ПараметрыБыстрые транзиенты (всплеск)
Стандарты/регламенты | EN 61000-4-4 |
18
1 ПараметрыБыстрые транзиенты (всплеск)
Комментарии | ±2,2 кВ |
19
1 ПараметрыНагрузка при перенапряжении тока (всплеск)
Стандарты/регламенты | EN 61000-4-5 |
20
1 ПараметрыНагрузка при перенапряжении тока (всплеск)
Сигнал | ± 0,5 кВ (симметрично) ± 1 кВ (асимметричный) |
21
1 ПараметрыПроведённые помехи
Стандарты/регламенты | EN 61000-4-6 |
22
2 параметраПроведённые помехи
Диапазон частот | 0,15 МГц ... 80 МГц |
Напряжение | 10 В |
23
4 параметраИзлучаемые помехи
Стандарты/регламенты | EN 55032 |
Результаты теста | Класс B |
Тип крепления | Одноотверстие крепления |
Примечание к сборке | Внутренняя антенна |
