Контакт Феникса · Соединение пружинной клетки

ST 2,5-3L

Приказ No: 3036042

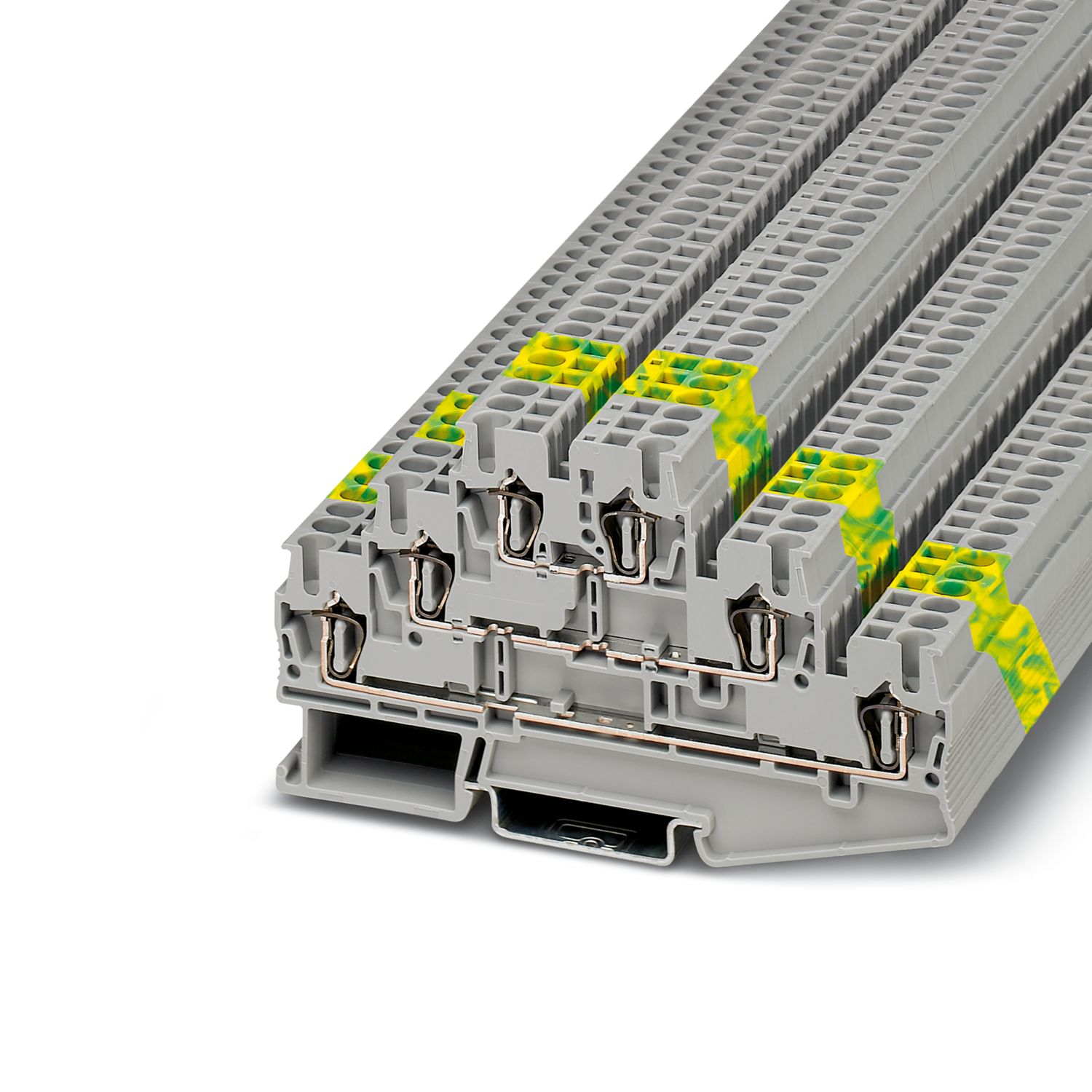

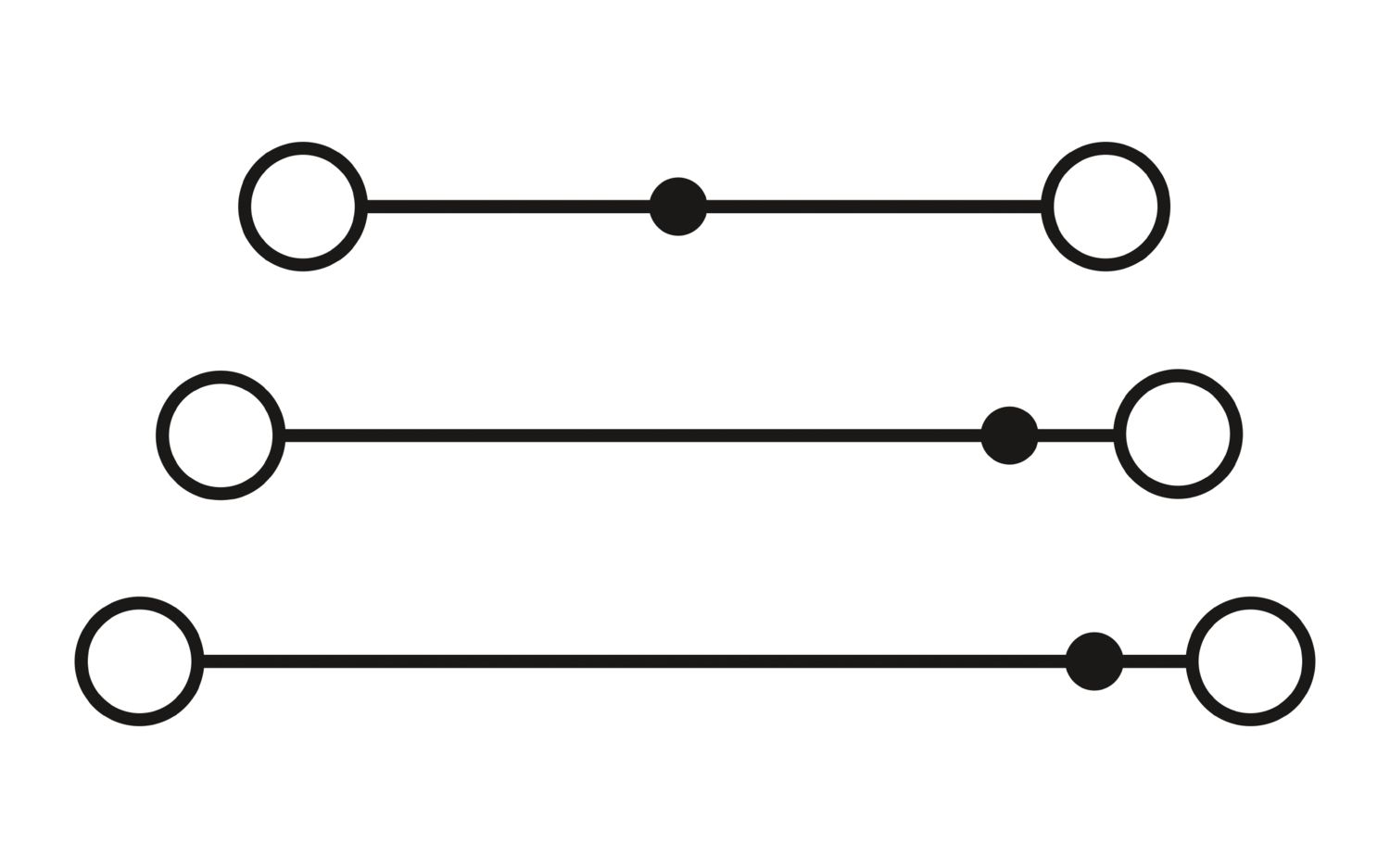

Многоуровневый клемматный блок, номинальное напряжение: 500 В, номинальный ток: 20 А, количество соединений: 6, способ подключения: пружинное соединение, номинальное сечение: 2,5 мм², 1-й, 2-й и 3-й уровень, сечение: 0,08 мм2 - 4 мм², тип крепления: NS 35/7,5, NS 35/15, цвет: серый

Тип продукта Многоуровневый терминальный блок

Метод соединения Соединение пружинной клетки

Номинальное напряжение 500 В

Номинальный ток 20 A

Крепление / Размеры 2,5 мм²

Температурный диапазон -60 °C ... 110 °C (Рабочий температурный диапазон с учётом самонагрева; для максимального краткосрочного ...

Отдел продаж электронной почты

Инженерная ценность

Ваши преимущества с Phoenix Contact ST 2,5-3L

Стандартная промышленная 19-дюймовая архитектура

✓

Простая проводка очень маленьких, гибких проводников

✓

Позволяет провести проводку одной рукой

✓

Нет ограничений по сечениям при использовании проводников с ферулами

✓

Надёжная устойчивость к вибрациям благодаря пружинным контактным элементам

✓

Высокая экономия пространства благодаря компактной интеграции двух отдельных цепей в один клемный блок

✓

Полная гибкость благодаря стандартизированным комплектным аксессуарам CLIPLINE для полных мостов, маркировки и тестирования

Технические информационные листы

Комплексные технические характеристики

Создано из официального онлайн-каталога контактного номера заказа Финикса3036042.

Технические данные

5 параметров

Тип продукта	Многоуровневый терминальный блок
Семейство продуктов	ST
Количество соединений	6
Количество строк	3
Потенциалы	3

Характеристики изоляции

Оценки координации изоляции

6 Параметры

Категория перенапряжения	III
Степень загрязнения	3
Номинальное напряжение перенапряжения	6 кВ
Максимальное рассеивание мощности при номинальном состоянии	0,77 Вт
Количество соединений на уровне	2
Номинальное сечение	2,5 мм²

1-й, 2-й и 3-й уровни

37 параметров

Метод соединения	Соединение пружинной клетки
Длина стриппинга	8 мм... 10 мм
Внутренний цилиндрический манометр	A3
Связь в связи со стандартом	IEC 60947-7-1
Жёсткое сечение проводника	0,08 мм² ... 4 мм²
Поперечное сечение AWG	28 ... 12 (конвертировано в IEC)
Гибкое сечение проводника	0,08 мм² ... 2,5 мм²
Поперечное сечение проводника, гибкое [AWG]	28 ... 14 (переведено в IEC)
Гибкое ультразвуковое сжатие с поперечным сечением проводника	0,34 мм² ... 4 мм²
Поперечное сечение проводника, гибкое [AWG] ультразвуковое сжатие	22 ... 12 (конвертировано в IEC)
Гибкое сечение проводника (ферул без пластиковой втулки)	0,14 мм² ... 2,5 мм²
Гибкое сечение проводника (феррула с пластиковой втулкой)	0,14 мм² ... 2,5 мм²
2 проводника одинакового сечения, гибкие, с двойным феррулом и пластиковой втулкой	0,5 мм²
Номинальное сечение	2,5 мм²
Номинальный ток	20 A
Максимальный ток нагрузки	28 A (с сечением проводника 4 мм²)
Номинальное напряжение	500 В
Ширина	5,2 мм
Ширина торцевой крышки	2,2 мм
Высота	99,5 мм
Глубина на NS 35/7,5	58 мм
Глубина на NS 35/15	65,5 мм
Цвет	серый (RAL 7042)
Рейтинг воспламеняемости согласно UL 94	V0
Группа изолирующих материалов	I
Изоляционный материал	PA
Применение статического изолирующего материала на холоде	-60 °C
Индекс температуры утеплительного материала (DIN EN 60216-1 (VDE 0304-21))	125 °C
Относительный индекс температуры теплоизоляционного материала (Elec., UL 746 B)	130 °C
Противопожарная защита железнодорожных транспортных средств (DIN EN 45545-2) R22	HL 1 - HL 3
Противопожарная защита железнодорожных транспортных средств (DIN EN 45545-2) R23	HL 1 - HL 3
Противопожарная защита железнодорожных транспортных средств (DIN EN 45545-2) R24	HL 1 - HL 3
Противопожарная защита железнодорожных транспортных средств (DIN EN 45545-2) R26	HL 1 - HL 3
Калориметрический тепловыделенный NFPA 130 (ASTM E 1354)	27,5 МДж/кг
Поверхностная воспламеняемость NFPA 130 (ASTM E 162)	Сдал
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)	Сдал
Токсичность дымовых газов NFPA 130 (SMP 800C)	Сдал

Тест повышения температуры

4 параметра

Требовательный тест повышения температуры	Повышение температуры ≤ 45 K
Результат	Тест прошёл
Кратковременный ток 2,5 мм²	0,3 кА
Результат	Тест прошёл

Напряжение, устойчивое к мощности и частоте

Расход энергии и расход энергии

2 параметра

Тестовая установка напряжения	1,89 кВ
Результат	Тест прошёл

Механические данные

Механические испытания данных и прочности

1 Параметры

Открытая боковая панель

Да

Механическая прочность

Механические испытания данных и прочности

1 Параметры

Результат

Тест прошёл

Крепление на переноске

2 параметра

Поддержка DIN-рельсов/фиксации	NS 35
Результат	Тест прошёл

Проверка на повреждение проводника и ослабление проводника

Условия и результаты испытаний

4 параметра

Скорость вращения	10 об/мин
Революции	135
Сечение/вес проводника	0,08 мм² / 0,1 кг 2,5 мм² / 0,7 кг 4 мм² / 0,9 кг
Результат	Тест прошёл

Старение

2 параметра

Температурные циклы	192
Результат	Тест прошёл

Тест с игольным пламенем

2 параметра

Время воздействия	30-е годы
Результат	Тест прошёл

Осцилляционный/широкополосный шум

8 параметров

Технические характеристики	DIN EN 50155 (VDE 0115-200):2018-05
Spectrum	Испытание для длительного срока службы категории 1, класс B, кузов установлен
Частота	f = 5 Гц до f = 150 Гц 1 2
Уровень РАС	0,964 (м/с²)²/Гц
Ускорение	0,58 г
Длительность тестирования по осям	5 ч
Инструкции по тестированию	Оси X-, Y и Z
Результат	Тест прошёл

Амортизаторы

6 Параметры

Форма импульса	Полусинус
Ускорение	5G
Длительность шока	30 мс
Количество ударов по направлениям	3
Инструкции по тестированию	X-, Y и Z-оси (поз. и отрицательные)
Результат	Тест прошёл

Окружающие условия

Ограничения операционной среды и хранения

8 параметров

Температура окружающей среды (работа)	-60 °C ... 110 °C (Диапазон рабочих температур с учётом самонагрева; для максимальной краткосрочной рабочей температуры см. RTI Elec.)
Температура окружающей среды (хранение/транспортировка)	-25 °C ... 60 °C (в течение короткого времени, не более 24 часа, от -60 °C до +70 °C)
Температура окружающей среды (сборка)	-5 °C ... 70 °C
Температура окружающей среды (срабатывание)	-5 °C ... 70 °C
Допустимая влажность (работа)	20 % ... 90 %
Допустимая влажность (хранение/транспортировка)	30 % ... 70 %
Связь в связи со стандартом	IEC 60947-7-1
Тип крепления	NS 35/7,5 NS 35/15
