Контакт Феникса · Соединение пружинной клетки

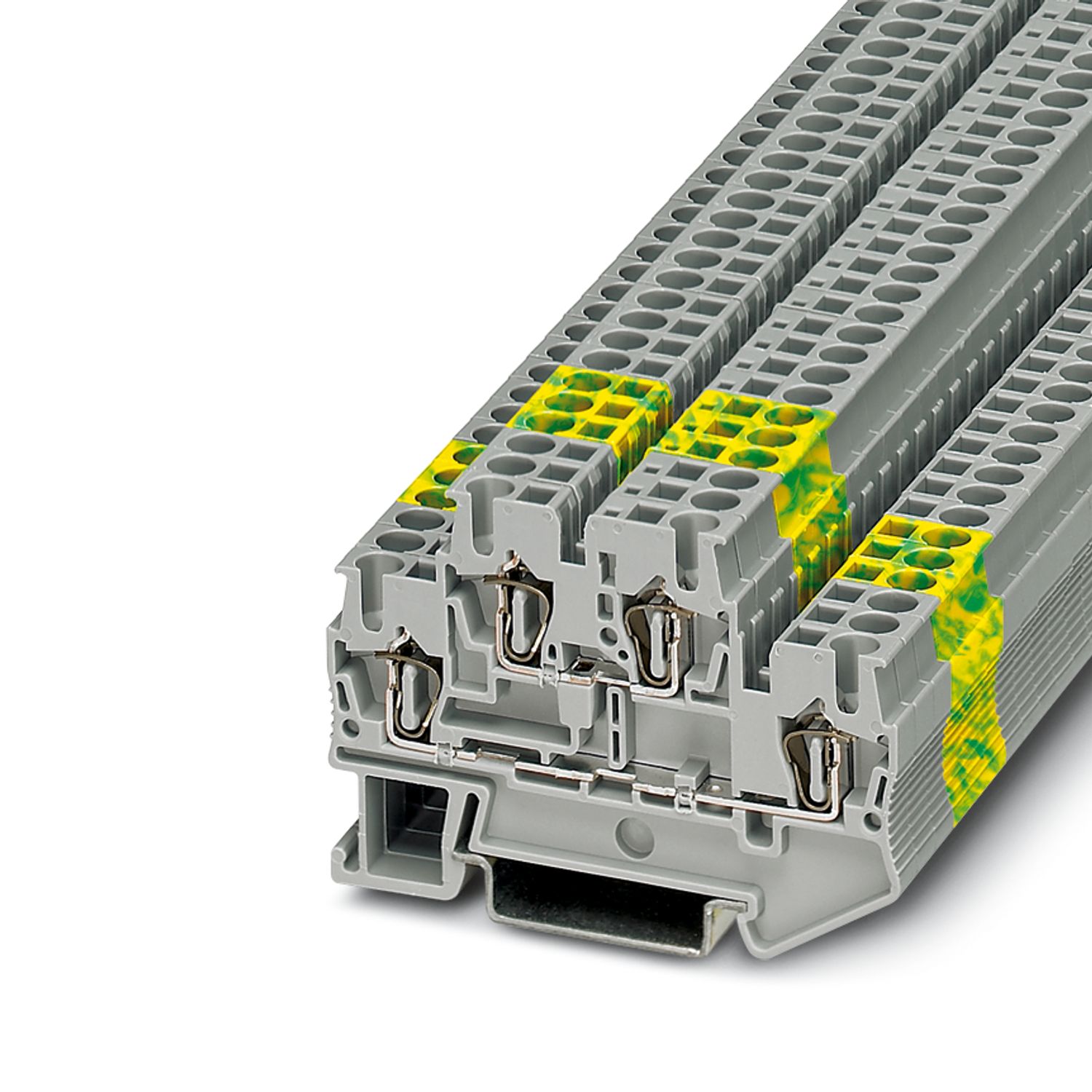

STTB 2,5
Приказ No:
3031270
Двухуровневый клеммы пружинной клетки, номинальное напряжение: 500 В, номинальный ток: 22 А, способ подключения: пружинное соединение, номинальное сечение: 2,5 мм², поперечное сечение: 0,08 мм2 - 4 мм², тип крепления: NS 35/7,5, NS 35/15, цвет: серый
Тип продукта Многоуровневый терминальный блок
Метод соединения Соединение пружинной клетки
Номинальное напряжение 500 В
Номинальный ток 22 A
Крепление / Размеры 2,5 мм²
Температурный диапазон -60 °C ... 110 °C (Рабочий температурный диапазон с учётом самонагрева; для максимального краткосрочного ...
Инженерная ценность
Стандартная промышленная 19-дюймовая архитектура
Ваши преимущества с Phoenix Свяжитесь со STTB 2,5
✓
Простая проводка очень маленьких, гибких проводников
✓
Позволяет провести проводку одной рукой
✓
Нет ограничений по сечениям при использовании проводников с ферулами
✓
Надёжная устойчивость к вибрациям благодаря пружинным контактным элементам
✓
Высокая экономия пространства благодаря компактной интеграции двух отдельных цепей в один клемный блок
✓
Полная гибкость благодаря стандартизированным комплектным аксессуарам CLIPLINE для полных мостов, маркировки и тестирования
Технические информационные листы
Комплексные технические характеристики
Создано из официального онлайн-каталога контактного номера заказа Финикса3031270.
01
6 ПараметрыТехнические данные
Тип продукта | Многоуровневый терминальный блок |
Семейство продуктов | ST |
Область применения | Железнодорожная промышленность Машиностроение Инженерия заводов Перерабатывающая промышленность |

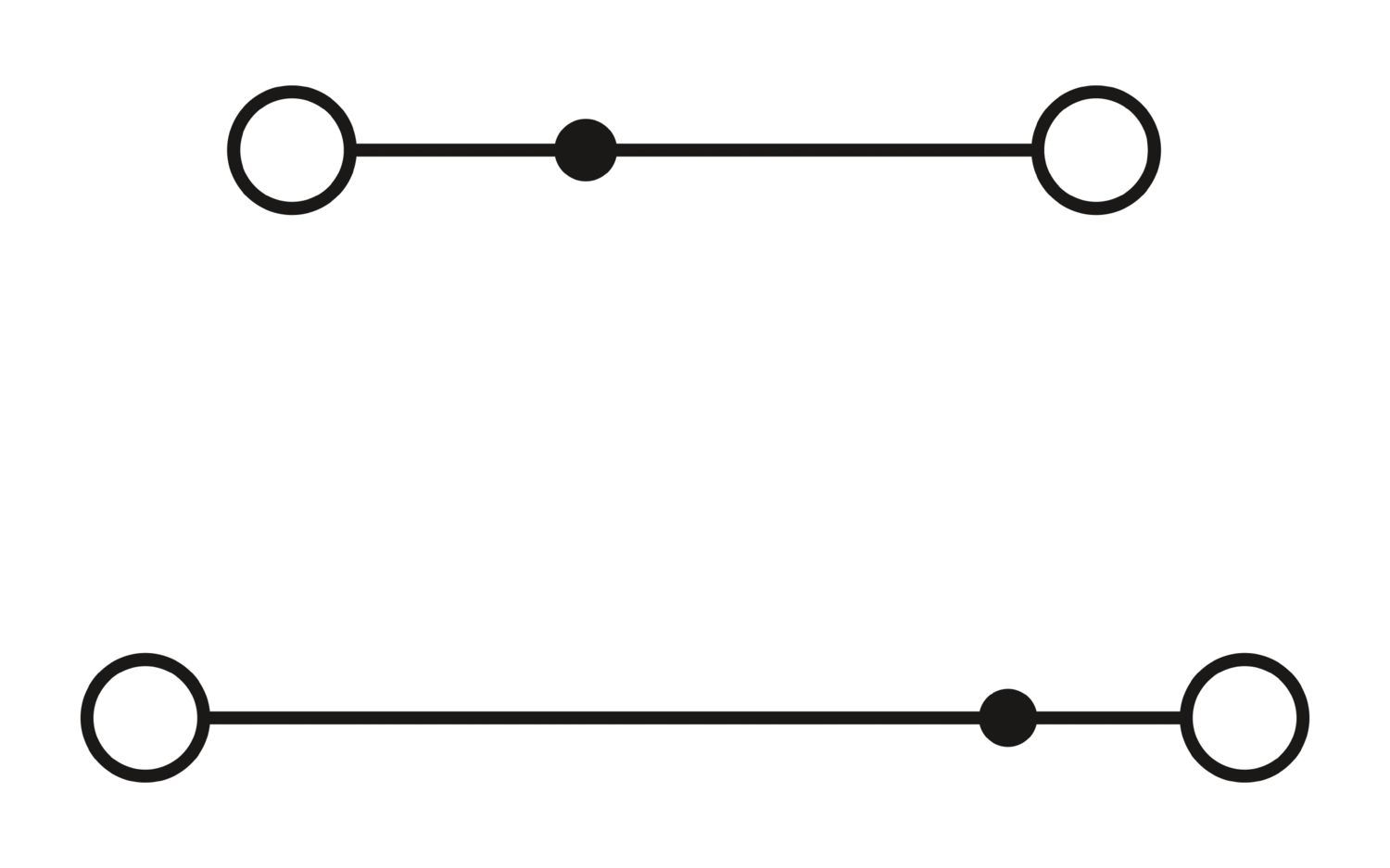

Количество соединений | 4 |
Количество строк | 2 |
Потенциалы | 2 |
02
21 параметрХарактеристики изоляции
Оценки координации изоляции
Категория перенапряжения | III |
Степень загрязнения | 3 |
Номинальное напряжение перенапряжения | 6 кВ |
Максимальное рассеивание мощности при номинальном состоянии | 0,77 Вт |
Количество соединений на уровне | 2 |
Номинальное сечение | 2,5 мм² |
Метод соединения | Соединение пружинной клетки |
Длина стриппинга | 8 мм... 10 мм |
Внутренний цилиндрический манометр | A3 |
Связь в связи со стандартом | IEC 60947-7-1 |
Жёсткое сечение проводника | 0,08 мм² ... 4 мм² |
Поперечное сечение AWG | 28 ... 12 (конвертировано в IEC) |
Гибкое сечение проводника | 0,08 мм² ... 2,5 мм² |
Поперечное сечение проводника, гибкое [AWG] | 28 ... 14 (переведено в IEC) |
Гибкое сечение проводника (ферул без пластиковой втулки) | 0,14 мм² ... 2,5 мм² |
Гибкое сечение проводника (феррула с пластиковой втулкой) | 0,14 мм² ... 2,5 мм² |
2 проводника одинакового сечения, гибкие, с двойным феррулом и пластиковой втулкой | 0,5 мм² |
Номинальное сечение | 2,5 мм² |
Номинальный ток | 22 A |
Максимальный ток нагрузки | 26 A (с сечением проводника 4 мм²) |
Номинальное напряжение | 500 В |
03
13 параметровРейтинговые данные (ATEX/IECEx)
Идентификация | II 2 GD Ex eb IIC Gb |
Диапазон рабочих температур | -60 °C ... 85 °C |
Бывшие сертифицированные аксессуары | 3030459 D-STTB 2,5 3030747 ATP-STTB 4 1204517 SZF 1-0,6X3,5 3022276 CLIPFIX 35-5 3022218 CLIPFIX 35 |
Список мостов | Подключаемый мост / FBS 2-5 / 3030161 Подключаемый мост / FBS 3-5 / 3030174 Подключаемый мост / FBS 4-5 / 3030187 Подключаемый мост / FBS 5-5 / 3030190 Подключаемый мост / FBS 10-5 / 3030213 Плагин-мост / FBS 20-5 / 3030226 |
Данные моста | 17 A / 2,5 мм² |
Повышение температуры | 40 K (21,9 A / 2,5 mm²) |
для мостового соединения с мостом | 440 В |
- При переходе между несмежными клеммами | 352 В |
- При соединении между несмежными клемными блоками через PE-терминальный блок | 352 В |
- При вырезе по длине мост с накрытием | 220 В |
- При вырезе по длине мост с перегородкой | 220 В |
Номинальное напряжение изоляции | 400 В |
Выход | (Постоянно) |
04
3 параметраБывший генерал
Данные о защите от взрывов
Номинальное напряжение | 440 В |
Номинальный ток | 19.5 A |
Максимальный ток нагрузки | 23.5 A |
05
7 параметровEx connection data General
Данные о защите от взрывов
Номинальное сечение | 2,5 мм² |
Номинальное сечение AWG | 14 |
Жёсткая пропускная способность соединения | 0,08 мм² ... 4 мм² |
Пропускная способность соединения AWG | 28 ... 12 |
Гибкость пропускной способности соединения | 0,08 мм² ... 2,5 мм² |
Пропускная способность соединения AWG | 28 ... 14 |
Выход | (Постоянно) |
06
2 параметраБывший уровень 1
Данные о защите от взрывов
Сопротивление контакту | 1,04 мОм |
Выход | (Постоянно) |
07
19 параметровБывший уровень 2
Данные о защите от взрывов
Сопротивление контакту | 0,83 мОм |
Ширина | 5,2 мм |
Ширина торцевой крышки | 2,2 мм |
Высота | 67,5 мм |
Глубина на NS 35/7,5 | 47,5 мм |
Глубина на NS 35/15 | 55 мм |
Цвет | серый (RAL 7042) |
Рейтинг воспламеняемости согласно UL 94 | V0 |
Группа изолирующих материалов | I |
Изоляционный материал | PA |
Применение статического изолирующего материала на холоде | -60 °C |
Относительный индекс температуры теплоизоляционного материала (Elec., UL 746 B) | 130 °C |
Противопожарная защита железнодорожных транспортных средств (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Противопожарная защита железнодорожных транспортных средств (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Противопожарная защита железнодорожных транспортных средств (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Противопожарная защита железнодорожных транспортных средств (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Поверхностная воспламеняемость NFPA 130 (ASTM E 162) | Сдал |
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | Сдал |
Токсичность дымовых газов NFPA 130 (SMP 800C) | Сдал |
08
2 параметраТест на перенапряжение
Тестовая установка напряжения | 7,3 кВ |
Результат | Тест прошёл |
09
4 параметраТест повышения температуры
Требовательный тест повышения температуры | Повышение температуры ≤ 45 K |
Результат | Тест прошёл |
Кратковременный ток 2,5 мм² | 0,3 кА 0,3 кА |
Результат | Тест прошёл |
10
2 параметраНапряжение, устойчивое к мощности и частоте
Расход энергии и расход энергии
Тестовая установка напряжения | 1,89 кВ |
Результат | Тест прошёл |
11
1 ПараметрыМеханические данные
Механические испытания данных и прочности
Открытая боковая панель | Да |
12
1 ПараметрыМеханическая прочность
Механические испытания данных и прочности
Результат | Тест прошёл |
13
3 параметраКрепление на переноске
Поддержка DIN-рельсов/фиксации | NS 32/NS 35 |
Задание силы теста | 1 N |
Результат | Тест прошёл |
14
4 параметраПроверка на повреждение проводника и ослабление проводника
Условия и результаты испытаний
Скорость вращения | 10 (+/- 2) об/мин |
Революции | 135 |
Сечение/вес проводника | 0,08 мм² / 0,1 кг 2,5 мм² / 0,7 кг 4 мм² / 0,9 кг |
Результат | Тест прошёл |
15
2 параметраСтарение
Температурные циклы | 192 |
Результат | Тест прошёл |
16
2 параметраТест с игольным пламенем
Время воздействия | 30-е годы |
Результат | Тест прошёл |
17
8 параметровОсцилляционный/широкополосный шум
Технические характеристики | DIN EN 50155 (VDE 0115-200):2018-05 |
Spectrum | Испытание длительного срока службы категории 2, установка на тележке |
Частота | f = 5 Гц до f = 250 Гц 1 2 |
Уровень РАС | 6,12 (м/с²)²/Гц |
Ускорение | 3,12 г |
Длительность тестирования по осям | 5 ч |
Инструкции по тестированию | Оси X-, Y и Z |
Результат | Тест прошёл |
18
7 параметровАмортизаторы
Технические характеристики | DIN EN 50155 (VDE 0115-200):2008-03 |
Форма импульса | Полусинус |
Ускорение | 30 г |
Длительность шока | 18 мс |
Количество ударов по направлениям | 3 |
Инструкции по тестированию | X-, Y и Z-оси (поз. и отрицательные) |
Результат | Тест прошёл |
19
8 параметровОкружающие условия
Ограничения операционной среды и хранения
Температура окружающей среды (работа) | -60 °C ... 110 °C (Диапазон рабочих температур с учётом самонагрева; для максимальной краткосрочной рабочей температуры см. RTI Elec.) |
Температура окружающей среды (хранение/транспортировка) | -25 °C ... 60 °C (в течение короткого времени, не более 24 часа, от -60 °C до +70 °C) |
Температура окружающей среды (сборка) | -5 °C ... 70 °C |
Температура окружающей среды (срабатывание) | -5 °C ... 70 °C |
Допустимая влажность (работа) | 20 % ... 90 % |
Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
Связь в связи со стандартом | IEC 60947-7-1 |
Тип крепления | NS 35/7,5 NS 35/15 |
